引言：为什么滚珠丝杆步进电机是精密传动的核心？
在工业自动化、精密制造、医疗设备等领域，高精度直线运动控制是核心需求之一。滚珠丝杆步进电机通过将步进电机的旋转运动与滚珠丝杆的直线传动结合，实现了“脉冲信号→角位移→直线位移”的精准转换，其传动效率可达90%以上，定位精度可达微米级（如C5级精度±0.01mm），成为替代传统梯形丝杆、气动/液压传动的理想方案。
本文将从核心参数解析、选型步骤与公式、行业标准、应用案例到常见问题解决，系统梳理滚珠丝杆步进电机的选型逻辑，帮助工程师避开“参数匹配错误”“负载估算偏差”等常见坑点。
一、核心参数：从“静态指标”到“动态性能”
1.1 步进电机本体参数
（1）步距角与分辨率
步进电机每接收一个脉冲信号转动的角度，直接决定定位精度。常见步距角为1.8°（两相混合式）、0.9°（细分驱动），配合滚珠丝杆导程可换算为直线分辨率：
直线分辨率（mm/步）= 导程（mm）/（360°/步距角）
例：导程4mm、步距角1.8°的电机，分辨率=4/(360/1.8)=0.02mm/步，若启用16细分驱动，分辨率可达0.00125mm/步。
（2）保持转矩与动态转矩
- 保持转矩：电机静止时的最大锁止力矩（如汉德保08E3005G电机为0.018N·m），需大于静态负载力矩；
- 动态转矩：不同转速下的输出力矩，需参考电机矩频曲线（高速时转矩下降明显，如3000rpm时转矩可能仅为额定值的50%）。
（3）相电流与电压
电流决定输出转矩（公式：转矩∝电流2），电压影响高速性能（高电压可降低线圈电感对电流的限制）。例如86系列电机额定电流多为36A，推荐驱动电压2448V。
1.2 滚珠丝杆参数
（1）导程（P）
丝杆每旋转一周，螺母移动的距离（如4mm、5mm、10mm），直接影响速度与推力：
- 高导程（如10mm）：适合高速低推力场景（如3D打印机Z轴）；
- 低导程（如1mm）：适合低速高推力场景（如精密检测平台）。
（2）精度等级与间隙
- 定位精度：GB/T 17587.3-1998定义1~10级，C7级（±0.05mm/300mm）为常用工业级；
- 轴向间隙：理想状态≤0.03mm（如汉德保0402型号丝杆），可通过预紧螺母消除间隙。
（3）额定动载荷（Ca）
丝杆寿命的关键指标，按ISO标准计算：$ L_{10} = \left( \frac{C_a}{F} \right)^3 \times 10^6 $（转），其中F为轴向负载。例：Ca=48740N的SFS6310丝杆，在负载500N时寿命可达约2.8万小时。
1.3 系统集成参数
（1）推力计算
电机输出转矩（T）通过丝杆转化为直线推力（F）：
F（N）= T（N·m）× 2π / 导程（m）× 效率（η）
例：0.5N·m电机配合4mm导程丝杆（η=0.9），推力F=0.5×6.28/0.004×0.9≈707N。
（2）惯量匹配
负载惯量（JL）与电机转子惯量（JM）比值需≤5，否则易导致失步：
JL = 负载质量（kg）× (导程/2π)2 + 丝杆惯量（kg·m2）
例：50kg负载+4mm导程丝杆，JL≈50×(0.004/6.28)2 + 0.0001≈0.00012 kg·m2，需匹配JM≥0.000024 kg·m2的电机。
二、选型步骤：从“需求分析”到“参数验证”
2.1 明确应用需求
| 需求维度 | 关键问题 |
|---|
| 运动参数 | 最大速度（如30m/min）、加速度（如0.5m/s2）、行程（如500mm） |
| 负载特性 | 负载质量（kg）、负载类型（惯性负载/摩擦负载）、安装方式（水平/垂直） |
| 精度要求 | 定位精度（如±0.01mm）、重复定位精度（如±0.005mm） |
| 环境条件 | 温度（-20~60℃）、湿度（≤90%RH）、粉尘/腐蚀性气体（需IP65防护） |
2.2 计算核心参数
（1）确定导程
根据速度需求：$ 导程（mm）= 速度（mm/min）/ 电机最高转速（rpm）$
例：需求速度24m/min（24000mm/min），电机最高转速4500rpm，导程=24000/4500≈5.33mm，可选5mm或6mm导程。
（2）估算负载转矩
- 摩擦转矩：$ T_f = (M \times g \times μ + F_{外}) \times 导程 / (2π \times η) $（M：负载质量，μ：摩擦系数，F外：额外轴向力）
- 加速转矩：$ T_a = (J_L + J_M) \times 2πn / (60t) $（n：目标转速，t：加速时间）
- 总转矩：$ T_{总} = (T_f + T_a) \times 安全系数（1.3~2）$
（3）选型验证
素材来自深圳立成机电官网- 核对电机矩频曲线：确保在目标转速下动态转矩≥T总；
- 检查丝杆额定动载荷：确保寿命满足设计要求（如工业设备≥10000小时）。
2.3 电机类型选择：PM型、VR型还是HB型？
| 类型 | 步距角 | 转矩 | 成本 | 适用场景 |
|---|
| PM型 | 7.5°~15° | 小（<0.5N·m） | 低 | 玩具、小型阀门（成本敏感） |
| VR型 | 1.8°~15° | 中~大 | 高 | 高速线切割机床（无永磁体） |
| HB型 | 0.9°~1.8° | 大（1~10N·m） | 中 | CNC机床、医疗设备（主流选择） |
注：97%工业场景选用两相混合式（HB型），如NEMA17（42mm）、NEMA23（57mm）系列。
三、行业标准与合规性：避免“隐性风险”
3.1 国内核心标准
- GB/T 20638-2023《步进电动机通用技术规范》：
- 新增电磁兼容要求（符合GB17799.3/4发射限值）；
- 寿命指标≥3000小时（参数变化允许±10%）；
- 径向间隙≤0.02mm，轴向间隙≤0.12mm。
- GB/T 17587.3-1998《滚珠丝杠副 验收条件》：
- 精度等级分1~10级，C5级（±0.023mm/300mm）用于精密机床。
3.2 国际标准参考
- ISO 3408：滚珠丝杆精度与寿命计算方法；
- IEC 60034：电机安全与能效要求。
四、应用案例：从“理论”到“实战”
4.1 医疗CT扫描仪定位系统
- 需求：负载50kg，定位精度±0.03mm，速度50mm/s；
- 选型：
- 电机：57HB250-150（保持转矩2.5N·m，步距角1.8°）；
- 丝杆：C7级，导程5mm，直径20mm；
- 驱动：细分16，电压48V，确保低速平稳性。
4.2 3D打印机Z轴驱动
- 需求：负载10kg，速度100mm/s，成本敏感；
- 选型：
- 电机：42BYGH48（保持转矩0.4N·m，价格<200元）；
- 丝杆：导程8mm（高速优先），间隙≤0.05mm；
- 优化：添加刹车模块（防止断电坠落）。
五、常见问题与解决方案：避坑指南
5.1 失步问题
- 原因：负载惯量过大、加速过快、共振；
- 解决：
- 惯量匹配：JL/JM≤5，必要时加减速器；
- 细分驱动：16细分以上（如雷赛DM542驱动器）；
- 共振抑制：避开60~200rpm共振区间，或增加机械阻尼。
5.2 精度偏差
- 原因：丝杆安装平行度超差（>0.05mm/m）、温度变形；
- 解决：
- 安装：用激光干涉仪校准丝杆与导轨平行度；
- 热补偿：采用中空冷却丝杆（高速场景）或温度传感器动态补偿。
5.3 寿命不足
- 原因：润滑不足、粉尘进入；
- 解决：
- 润滑：每运行100小时加注锂基润滑脂（NLGI 2级）；
- 防护：加装伸缩防护罩（如激光切割机应用）。
六、技术趋势：2024年后的“新方向”
6.1 创新集成式闭环滚珠丝杆电机

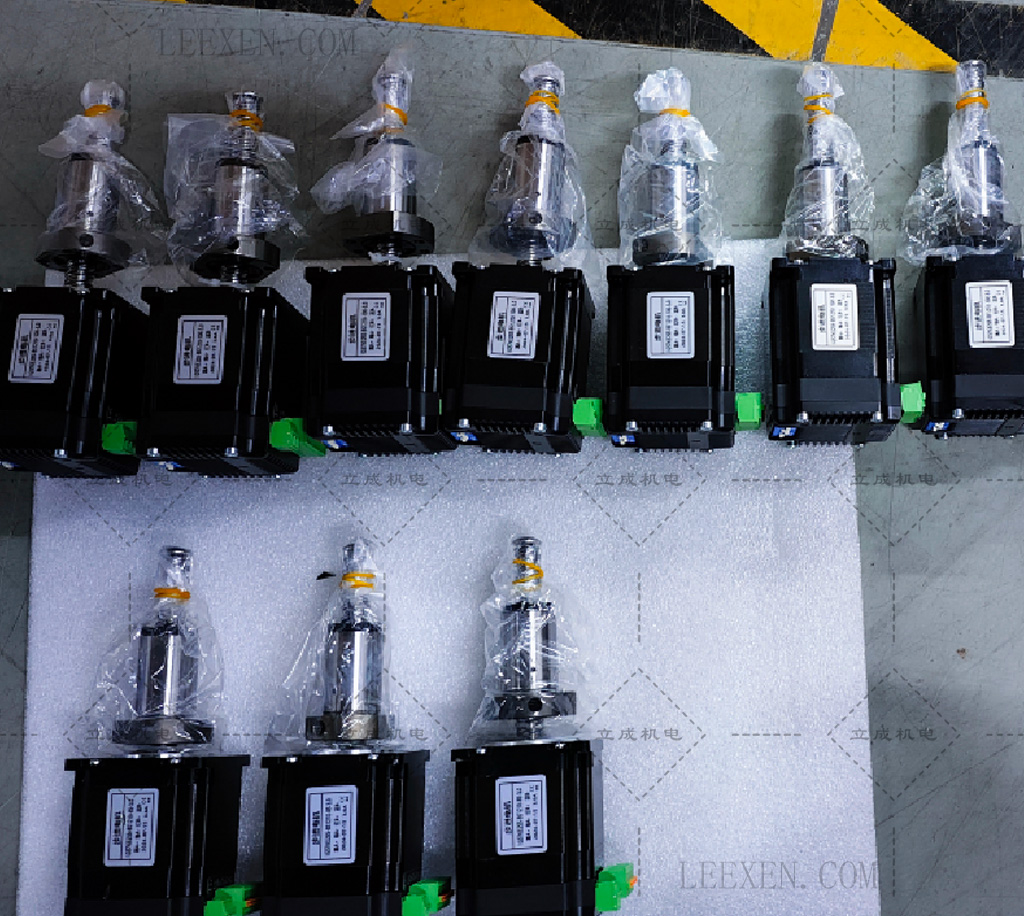

集成闭环电机驱动器闭环步进电机（如立成机电LXG系列）可实时修正失步，定位精度提升至±0.01mm，逐步替代低端伺服系统、低精度的联轴丝杆、占用空间和接线复杂的分体驱动器的行业趋势。
6.2 智能化集成
- 内置温度/振动传感器，通过CANopen/EtherCAT实现健康监测；
- AI算法预测寿命（如基于振动频谱分析的故障预警）。
6.3 材料创新
- 碳纤维丝杆：减重40%，适合机器人关节；
- 陶瓷滚珠：耐磨性提升3倍，适应腐蚀性环境。
结语：选型即“平衡的艺术”
滚珠丝杆步进电机选型需在精度-速度-成本-寿命间找到最优解：低速精密场景优先低导程+细分驱动，高速场景侧重高导程+闭环控制，恶劣环境需强化防护与润滑。记住：没有“最好”的选型，只有“最适合”的方案——结合实际工况验证（如搭建测试平台测量动态转矩），才能真正避免“纸上谈兵”。
（引用标准：GB/T 20638-2023、GB/T 17587.3-1998；厂商数据参考：深圳立成电机）
