产品说明
??
1.光纤振动入侵探测器
光纤振动入侵探测器采用Φ-OTDR 技术，能同时定位无数个入侵点，光纤振动入侵探测器采用1芯光纤传感，若光缆被剪断，断点之前部分可正常工作，并能定位到断点位置。
光纤振动入侵探测器以传感光缆作为传感单元，能通过对直接触及或通过承载物（如覆土、铁丝网、围栏等）传递给光纤振动入侵探测器的各种振动，进行实时、持续的监控，采集数据经光通讯传递给后端设备分析处理和智能识别，在光纤振动入侵探测器的软件上展示出来，振动报警软件功能很强大，具备抓取监控摄像头功能，可以接入智能键盘主机，连接接脉冲围栏，激光对射等其它周界防入侵报警系统设备，同时具备管理多种防入侵设备的周界报警系统管理软件。
光纤振动入侵探测器对比脉冲电子围栏、张力式电子围栏、泄漏电缆入侵探测、红外对射等周界入侵探测报警器具有前端无源、探测距离长、抗雷击、抗干扰、随形隐蔽安装等特点。目前被广泛应用于民航机场、司法监狱、石油化工、有轨交通、军工、国境线等行业。
2.应用场景
光纤振动入侵探测器目前被广泛应用于民航机场、司法监狱、石油化工、石油燃气管道、底下线缆管道、管廊、有轨交通、军工、国境线等行业。

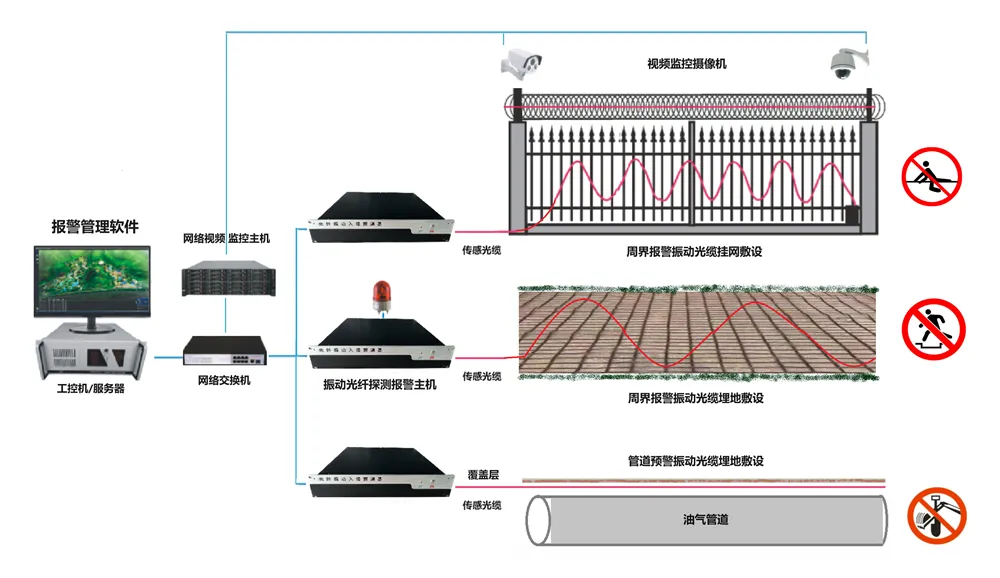

3.光纤振动入侵探测器架构图：

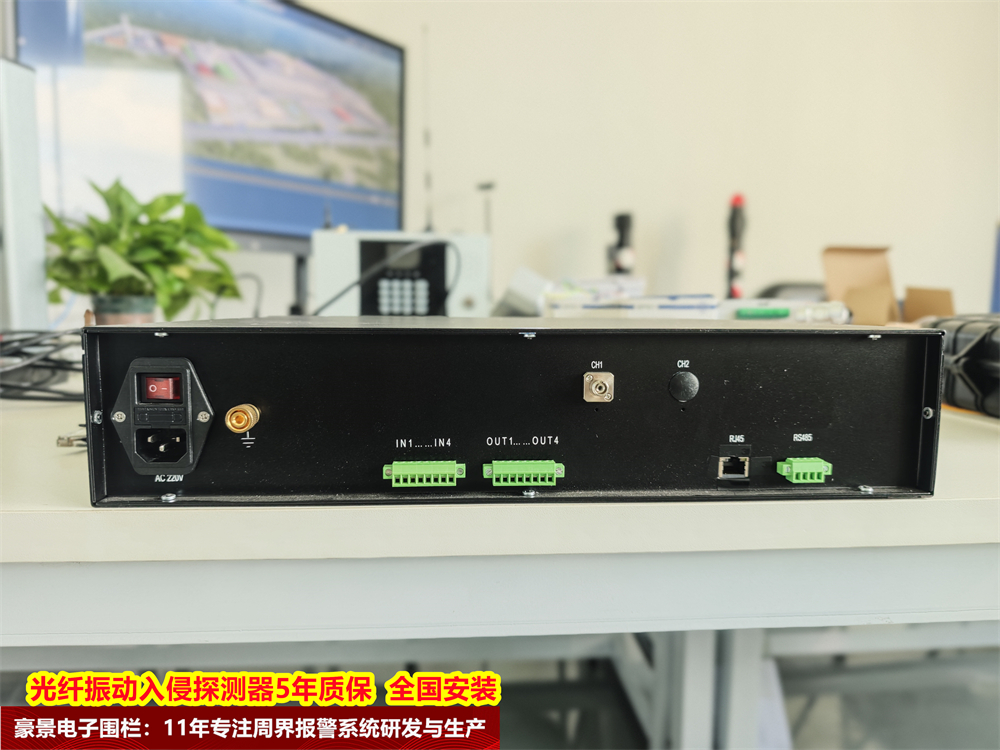

4.光纤振动入侵探测器主机
1)探测范围≥50km;
2)通道数量≥1;
3)定位精度：≤±2.5 m;
4)空间分辨率：≤0.4米～0.8m;
5)报警灵敏度无级可调，漏报率≤1%;
6)模式识别：AI 算法：多特征提取、向量机 (SVM) 、 基于时频 域滤波的小波滤波算法，AI 样本采集和特征训练并形成 AI 样本特征 数 据 库 ；
7)误报率：≤1次/km/mon;
8)报警响应时间：≤2s (以型式检测报告为准);
9)断纤报警响应时间：≤1s (以型式检测报告为准);
10)传感光缆推荐铠装光缆GYTA5?/GYTS??/GYXTW单模G.652D, 埋 地 安 装 ；
13)工作现场温度工作温度-15℃~55℃;
14)供电： AC220V±10%。
5.光纤振动入侵探测器分析服务器
1)安装形式：1～4U 机架式；
2)采用《自主可控产品名录》内产品；
3)处理器：配置≥16核处理器，主频≥2.1Ghz;
4. 内存：配置≥32GBDDR5;
5. 硬盘：配置≥1块256GBSSD 系统盘；配置≥1块16TB HDD;
6.网口：≥千兆电口×2;
7.提供6年质保，硬盘介质免回收。
8.内置DVD 光驱；
6.光纤振动入侵探测器报警管理平台软件
软件支持WIN10、银河麒麟 V10 等多系统；
软件功能：电子地图显示功能：包括报警点显示、 GIS 电子地图 配置、防区显示及布防/撤防状态显示、激光对射接入显示等；
报警功能，能够对各种入侵行为产生语音警告和声光报警；
防区设置：光纤振动入侵探测器可以手动、自动设防和撤防，每个防区可单独撤、 布防，能够全部或部分区域设防和撤防，设防和撤防状态可直观显示； 当报警发生后，光纤振动入侵探测器会显示出报警事件发生的位置或区域；当发生多 点同时报警时，光纤振动入侵探测器会依次将报警事件显示出来；光纤振动入侵探测器的报警信息需 要手动复位，根据项目需要也可设置自动复位；
报警数据管理功能：包括历史数据的查询、数据的导出、日志的 查询、数据归类分析及实时消息的处理等；光纤振动入侵探测器报警主机能与计算机的直 接连接或通过接口设备与LAN 连接；
联动功能：主要是视频联动和本公司其他设备互联；
系统配置功能：包括对平台软件的参数配置、对各个子系统的参
数配置、算法参数配置等；
权限管理功能：可设置多级权限，并对不同权限设置相应的操作 范围规定。
7. 光纤振动入侵探测器传感光缆
1)铠装钢-聚乙烯粘结护套通信用室外4芯光缆；
2)光缆结构：层绞式铠装；
3)光纤类型：9/125;
4)光纤衰减：1310nm衰减≤0.32dB,1550nm 衰减≤0.20dB;
5)加强件材料：磷化钢丝；
6)抗拉力：长期600N 短期1500N;抗压力：长期300N,短期1000N;
7)弯曲半径：静态20D,动态10D;
8)使用温度-40至70℃;
9)执行标准：符合YD/T 901 、IEC 60794-1标准。
光纤振动入侵探测器光纤传感光缆的铺设深度应结合地形、地貌、土质及常年季 风方向、表土吹刮流失情况、植被生长等因素，调整埋深或覆土土质。
8.光纤振动入侵探测器整体要求
1)漏报率≤1%;
2)报警响应时间：≤2s;
3)预警探测率：≥99%;
4)定位精度：≤5m;
